皮膚電位計 『SPN-01』

動揺・緊張・リラックス・・・
精神状態の客観的評価を簡便に行うことができます。

●皮膚電位水準(SPL:DC~1Hz)と皮膚電位反射(SPR:0.1~10Hz)の同時計測が可能

●双極誘導により電位を誘導することで、ハム雑音などのコモンモードノイズを低減し、簡便かつ安定的な皮膚電位活動記録が可能

●精神的な動揺・緊張などのストレス負荷、リラックス状態か否かなど、精神状態の客観的評価を簡便に行うことができます

●基礎医学研究や心理学、感性工学等の分野での研究用途にご利用いただけます。

※本製品は研究用です。 臨床用途には使用できません。

測定方法

左図のように、中央に基準電位を設け、それを挟むように正極、負極電極を貼り付けます。弊社皮膚電位計は正極、負極の差分を取ることで、コモンモードノイズを排除します。正極、負極間距離を長くとることで大きな電位を得ることができます。 また、右図の電極配置をした場合、生理学の領域で慣用されるように上方が負電位になるように記録されます。(一般的な記録計は上方が正であるため、正負が逆転します。)一般的な記録計の極性に合わせるには、赤と黄の電極リードの接続を反対にします。

※弊社皮膚電位計の構成や電極の貼り付け方については、『局所発汗連続記録装置のよる皮膚電位反射の評価』(坂口、小野ら)を参考にしています。

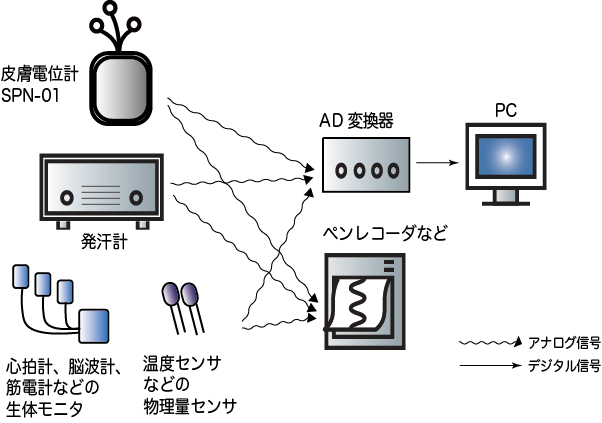

出力の記録

SPN-01は、皮膚電気活動をアナログ信号で出力します。 目的に応じて、AD変換器やペンレコーダ等と接続し、データ記録ができます。

※PCやメモリカードを用いた計測を行う場合は、SPN-02をご検討ください。

測定結果について

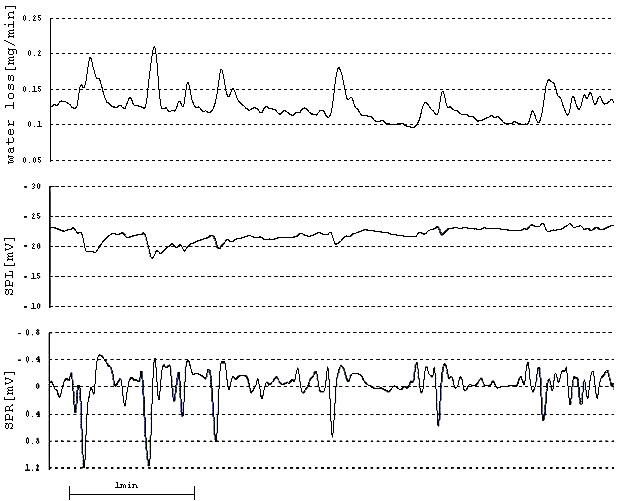

【測定方法】のように電極を貼り付け、発汗量と同時に皮膚電位(SPL、SPR)を測定した結果を右図に示します。 このように、発汗量の変化に同期したSPRの変化が観測できます。

仕様

測定項目 SPL : DC~1Hz 10倍(標準)
SPR : 0.1~10Hz 50倍(標準)
電極 ディスポーザブル電極
赤(+) 黄(-) 黒(基準)
入力インピーダンス 1MΩ
信号出力 アナログ出力(最大±4V)
電源 単三電池 × 2本
寸法 35 × 130 × 150 mm (突起部含まず)
付属品 リード線 1m (標準)
ディスポーザブル電極 (試供品)
定価 15万円(税別)

オプション・消耗品

ディスポーザブル電極

サイズ:20 × 38 mm スナップ:SUS.Ag/AgCl ※ 消耗品です。再利用はできません。

240枚入り24,000円(税別)

AD変換器 MOD-002-4CH PCにデータを取り込むための4CH、8CHのAD変換器です。 発汗量計測に特化した解析が可能で、発汗計と併用する場合などに有用です。※ ・発汗量の変化をPCでリアルタイムに表示、記録。24時間連続測定可能。 ・発汗量の平均値、最大値、積算値を解析。
AD変換器 MOD-002-8CH
マルチシグナルレコーダー MSR-002-4CH PCにデータを取り込むための4CH、8CHのAD変換器です。 ・充実した記録機能、表示機能 ・フィルタなどの波形処理機能
マルチシグナルレコーダー MSR-002-8CH
